仪器下的古瓷器微观鉴定

中国古代瓷器鉴定为什么会困惑中国人？有没有一个科学的标准方法用来鉴定古代瓷器？古瓷器辨伪需要有一个科学的理性的公认的文物鉴定客观标准及方法和程序。用仪器来鉴定古代瓷器，虽然不能举一带全，但毕竟有迹可循，可以弥补“经验论”带来的缺陷，得到了民间收藏家的认可。接下来本文将为大家展现美丽瓷器的微观世界。

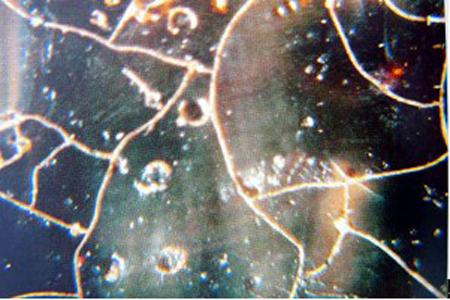

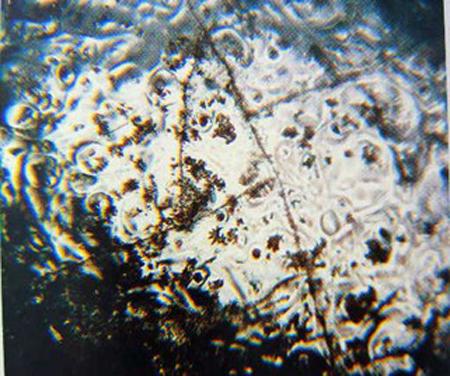

明早期青花瓷釉面的开片

特征：明早期青花瓷釉面开片的线条弯曲自然，反映出它们形成的速度较慢。裂口中的污垢颜色不一，由于釉层较薄，所以裂纹交织时形成的碎片较小。

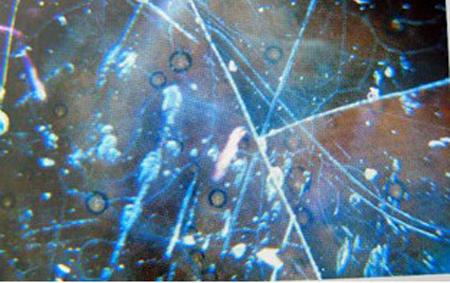

新做仿古釉里红花瓶

特征：新做仿古釉里红花瓶（用煤炭制）的气泡稀疏，但大小比较均匀。釉面有三条白色的裂纹，裂纹的线条比较平直，反映出形成时速度较快。人为强迫开片使得线条相交形成明显的直角，钝角，锐角，釉面还有作旧时机械打磨留下的平行划痕组。

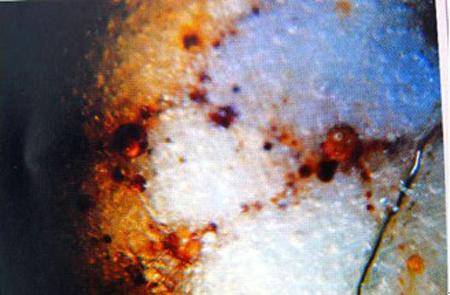

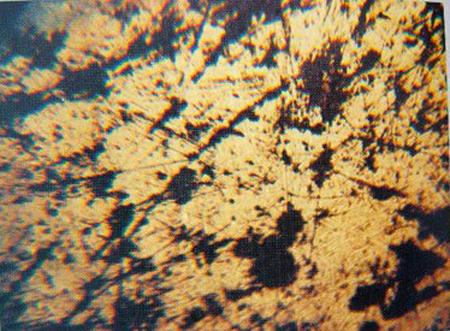

宋代瓷器开片

宋代瓷器开片特征：

1、线条弯曲，自然。裂纹因遭受风化，侵蚀后裂口的宽度不一；

2、裂缝中的污垢呈红，黄，褐等多种颜色，以暖色调为主。污垢中的有机物经受多年的氧化而发黄；

3、熟垢深入釉里。沁渗到坯体的内部。在不同部位的开片内，熟垢的颜色也不同，但是过渡非常自然。

宋哥窑盘的开片

宋哥窑盘的开片特征：

1、釉面上的裂纹弯曲自然，因为瓷器上的裂纹产生的速度慢造成的；

2、裂缝内部污垢的颜色成分复杂，因为长年的氧化作用或因微生物的分解后产生色素造成的。

3、裂缝的口部比较干净，很少有杂物，颜色复杂的“熟垢”从坯，釉的交界处向裂缝的两侧渗透。形成宽窄不同，蜿蜒曲折，颜色深浅不同的污染带。

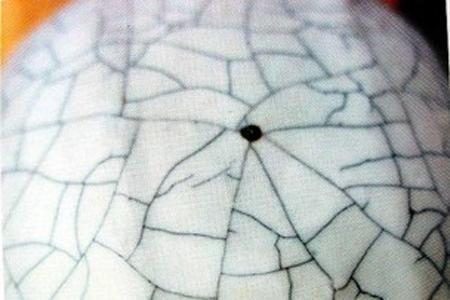

仿官窑瓷开片

仿官窑瓷开片特征：

1、裂纹的线条比较平直，生硬，线条的粗细相同（裂口的宽度相同）；

2、由于形成时间短，裂缝中的污垢颜色单一，鲜亮。并没经过长期氧化或微生物分解，是一种单调的“生垢 ”；

3、“生垢”只在裂缝的口部积存，没有深入内部。在整个器物的不同部位的开片内，污垢的颜色几乎都相同，没有自然的过渡。

侧光下古瓷开片的裂口

特征：古瓷开片的裂纹因为受长时间的风化，侵蚀的破坏，裂口的口部变得宽窄不一，从正面看起来，裂纹形成的线条粗细不同，很不规则。

测光下新瓷开片的裂口

特征：在侧光下可以看出，新瓷开片的裂口宽度相同，非常规则。这是因为没有长期的风化，侵蚀的因素的破坏。裂口两边侧菱的“刃”部没有脱落缺失。

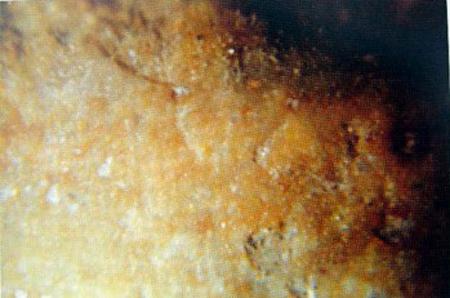

古瓷底足的老化膜层

特征：古瓷底足常常有一层半透明，胶状的老化膜层，这层膜的表面呈风化后圆滑的丘陵状。

仿古瓷釉面测光放大

特征：仿古瓷釉面测光放大后釉面光洁，平坦，没有受到任何外来的破坏。

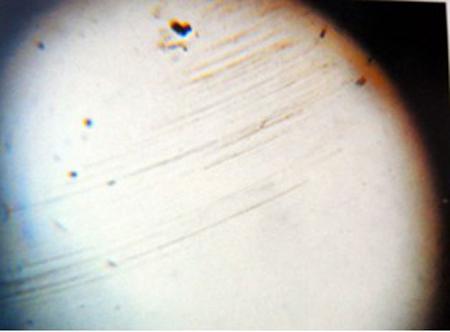

仿古瓷器釉面

特征：仿古瓷器的釉面经过打磨作旧釉面有许多平行的有规律的划伤，他们的形状都是直线，反映他们形成原因单一。他们的分布呈平行状态，说明他们产生的时间。以上两点证明，这些划痕是人为故意打磨的。

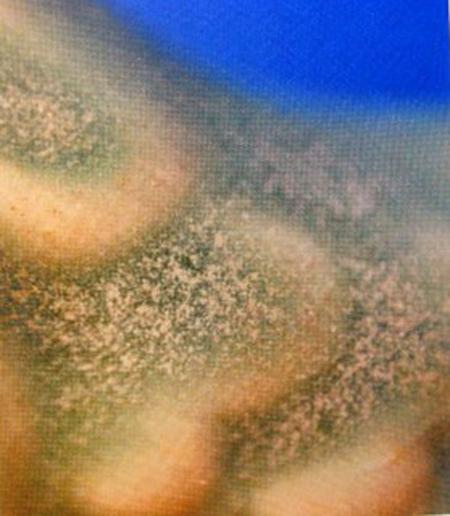

传世古瓷釉表面的自然老化损伤

传世古瓷釉表面特征：

1、 这些点损伤，面损伤，线损伤反映出古瓷釉面遭受过撞击，摩擦，侵蚀等不同原因的破坏；

2、这些损伤的分布排列杂乱无章，说明它们形成的时间跨度大，是长期破坏造成的；

3、图中面状损伤的边缘不同，早期的损伤 边缘因遭受到多年的风化变得柔和圆钝，晚期的损伤边缘比较粗糙，显得毛毛刺刺。

这些特征是传世古瓷的普遍特征，新做仿古瓷没有这些特征。

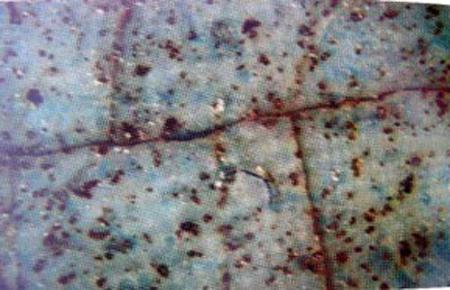

用强酸腐蚀作旧的新做仿古瓷釉面

特征：釉面受到强酸（常见的用氢氟酸草酸）的均匀腐蚀，使釉表皮缺失，表层的气泡被切开变成许多小坑。污垢在这些小坑中沉积，就会看到许多圆圆的小污点。这是用酸腐蚀作旧瓷器上的普遍特征。

在盛有碱水的高压锅中沸煮的新作仿古瓷

特征：沸热的碱水将釉面腐蚀，瓷器整体失去了光泽，显得木呆，死板。用放大镜观察，釉面的蚀洞上布满了白色的沉淀物，这些沉淀物不容于水。

古瓷釉面压应力开裂

特征：裂缝从坯釉的交界处分别向上两侧延伸，从上图可以看出，裂缝还没有延伸到釉表面，属于釉下开裂。

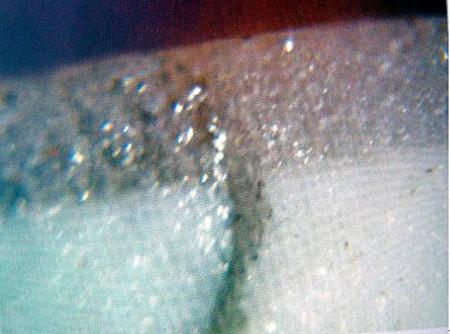

新瓷釉面先天的张应力开片剖面图

特征：由于受张应力的影响，从釉表面开始形成的裂缝向下延伸，一直延伸到坯体，从图中还可以看出，开片中的附着物是颜色呈鲜黑色的“生垢”。
