缩釉

    缩釉在陶瓷生产过程中，由于多种原因，往往在烧成后有釉的产品表面上会出现局部无釉缺陷，即缩釉。

缩釉形成的原理

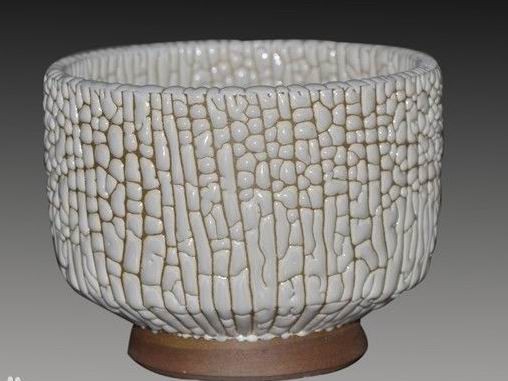

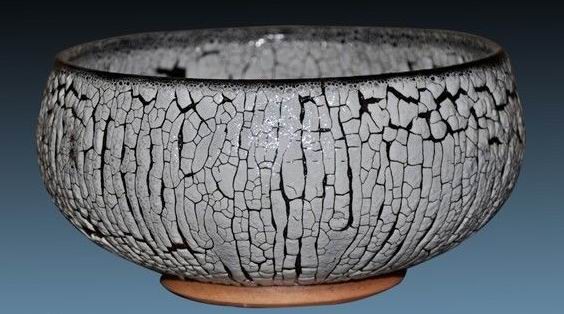

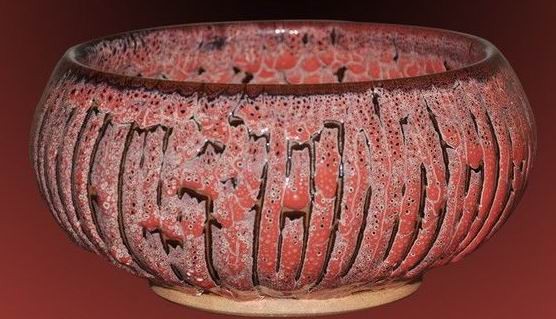

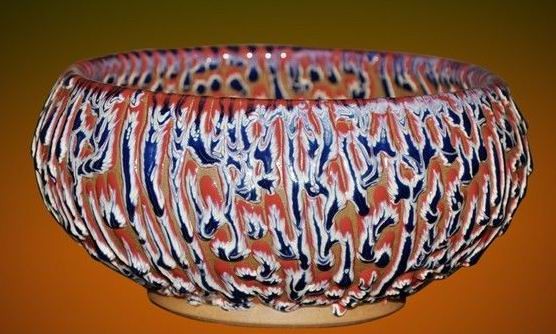

   一般来说，在陶瓷釉面上所显示的缩釉缺陷可在烧成前或烧成中引起。通常，在达到瓷器的烧结温度时，釉料应该完全液化并流动均匀地覆盖表面。当釉溶化后，陶瓷的某些部位没被釉料覆盖导致了在烧成后的产品某些无釉部位。如果釉特别稠（粘度大），在烧成中它就不能平滑地在产品表面流动。在某些地方，釉料就会聚集成堆或有时会在釉面出现大量裂纹。实际上，这些并不是裂纹，只是釉料没有流动。当釉料由于表面张力的不能很好地流动，釉料不能流动到的部位便显露出坯体，就会产生"缩釉"。有时当釉表面趋向于聚集或卷缩时，整个釉面层会裂成釉珠状。

形成缩釉的几个原因:

以下几个方面的原因可能导致缩釉。

（1）釉料干燥时收缩过大；

（2）釉料颗粒过细；

（3）釉层过厚；

（4）釉料熔融时的粘度和表面张力

（5）釉料对坯体表面较弱的附着力；

（6）不正确地使用釉料；

（7）坯体方面的原因；

（8）烧成温度、烧成条件以及窑炉的气氛；

（9）釉料中所加入的色料的影响；

（10）釉料的化学组成；

（11）坯釉之间的结合力；

（12）ZnO的影响。

形成缩釉的主要原因

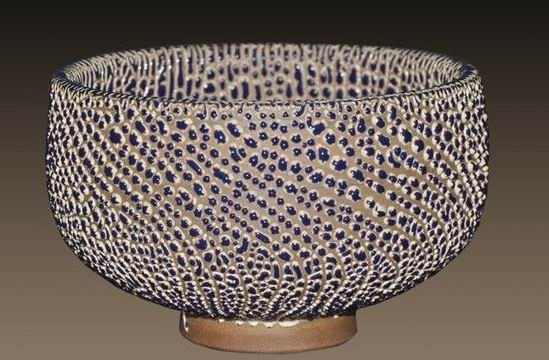

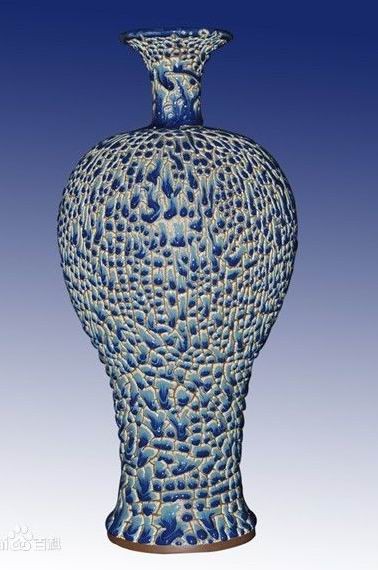

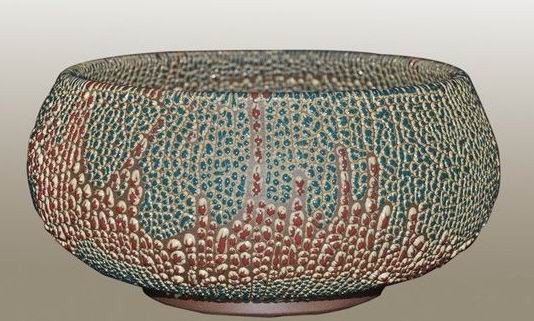

    形成缩釉主要原因有两个：其一是釉料中的灰尘和釉料本身的收缩。有些釉，特别是那些含氧化锡的釉，如果釉施得过稠，或施在一个脏的表面上，将会缩起，变成较大的结块。在高温胎体涂上了粘度较高的釉料时，会产生针眼状的露胎缩釉点，其原理如下：当窑温升至1300°C左右时，胎体中部分原料进行化学反应，并逐步完成烧结。反应中产生较多的气体，主要是氧气、二氧化碳和少量二氧化硫。在胎体加温至1300°C的同时，胎表面的釉料同时在1300°C的温度下，并进入熔融状态，熔融状态的釉料呈液膜，紧贴在烧结状的胎体表面。当胎体内释放出的气体逸出釉面时，即在釉里产生大量气泡。如果气泡聚集较大，釉的粘度又较高，逸出的地方就产生露胎的缩釉点。有的呈针眼状，在瓷器的转角处积釉很厚，缩釉面会较大。

    第二个主要原因是釉料中塑性成分含量太多了，以至在干燥期间，釉层收缩过于严重，产生微细裂纹，使釉面开裂。在烧成过程中，易形成釉堆，结成块状，而不能均匀地熔融覆盖坯体。这种缺陷经常出在素烧过的坯件上。
