瓷器仿古做旧手法大揭秘

一件完整意义上的仿古瓷，即指以假充真的仿古瓷。它是由两个步骤构成的，首先是仿制，然后是做旧，二者缺一不可。仿制主要包括纹饰的仿制、器形的仿制、釉色的仿制、胎土的仿制和重量的仿制；做旧则是指采取各种技术手段以制造器物的“岁月痕迹”。

纹饰和器形的仿制

在仿制方面，以纹饰的仿制和器形的仿制相对容易。调查中发现，很多店铺老板往往会花数百元或数千元买一件出土的、已经破损的瓷器，目的是为了仿制上面的纹饰。除了直接仿画之外，他们还会采用细毛笔蘸墨汁在原件上勾勒出轮廓，然后用透明白纸印出轮廓，再将该纸贴在新的瓷胎上摹，这样往往仿得比较到位。水平最高的甚至采用电脑三维扫描纹饰，几乎丝毫不差。器形也是如此。今天的古瓷仿制者比较起过去的艺人，最大的不同便是利用各种博物馆图录和图书，并根据上面的图片和数据，模仿纹饰和器形，水平高的甚至可以做到惟妙惟肖。

这里顺便也提醒陶瓷收藏爱好者，在学习瓷器鉴定知识的过程中，千万不能死记硬背上面的纹饰特征和器形特征，必须在市场中多实践多学习，避免按图索骥造成损失。

胎土和釉色的仿制

对于利用新原料仿制古瓷的人来说，胎土和釉色的仿制是最困难的；如同模仿一幅书法作品，你可以模仿字形，却很难仿出风格。胎土的仿制取决于原料的配方，南宋以前景德镇瓷器的胎土一直以单一的瓷石为原料。当上层瓷石出现能源枯竭时，南宋末年，景德镇瓷工在浮梁瑶里乡麻仓村发现了麻仓土，用这土掺和不子（注：念dunzi，特指砖块状的瓷土块）制成的坯性质硬。后在高岭村发现与麻仓土一样性质的泥土，名高岭土，这是制瓷工艺一大转折。“二元配方”的制胎法也让景德镇瓷器自元代起扬名全国。

今天景德镇的很多陶瓷作坊为了节约成本，直接购买来自外地制泥厂的原料，在景德镇的南山里也有不少这样的制泥厂，用这些原料制作的瓷胎很容易识别真伪。比较难鉴别的是严格按照瓷石加高岭土的配方制作的瓷器，然而终究不可能做到完全相同，尤其是明代早中期的瓷胎，由于麻仓土已经消失（消失于明中后期，据说这也是明后期大龙缸屡屡烧制失败的原因），今天已经不可能复制。

而釉色的仿制取决于釉料的产地和配方，不论是青花的钴料，还是釉里红的铜料等，不同时期的产地和配方也有差别。以青花瓷的钴料为例，从元代的苏泥勃青到明初的石子青，再到成化的平等青、嘉靖万里的回青、天启崇祯的珠明料，最后到清中晚期的洋蓝等等，都因产地的不同而呈色效果各异。随着很多原料的消失，今天已经仿不出那一时代真品的效果。当然，釉水的稠稀比例和上釉方式也影响着最终的呈色效果。至于对重量的仿制则更难，毕竟，对于大部分仿制者来说，他们并没有机会亲手接触真品实物，所以这一点也不易仿制。

在今天瓷器的鉴别要素中，掌握胎土和釉色的特征是至关重要的，建议收藏爱好者在刚入门时可以先买一些瓷片标本学习，等琢磨透之后再买完整器，方是正确之道。

老原料结合新工艺仿制

老胎新绘、老釉新胎、旧件新器、复火

景德镇仿制古瓷最得天独厚的优势在于其丰富的地下资源，历代的瓷器遗存（不论完整与否）数不胜数。在当地的古玩市场和跳蚤市场，令人不禁感叹这里出土瓷器之众，尤其大量的瓷片标本，更是初学者的珍贵教材。有人曾在昌江畔即将消失的吊脚楼一个工地上捡瓷片，不到两个时辰，便收获了十余片明清的民窑青花瓷片，由此可见一斑。今天的景德镇艺人们也充分利用了这一优势，在仿制古瓷上费尽心思。

老胎新绘：比较常见的是利用清代中后期及民国的白胎，在上面绘上粉彩等釉上彩，使其价值增倍。这时你鉴别就不能单纯依据胎质状况了，而是要参考颜色釉是否到位、釉光是否温润等因素。

老釉新胎：近几年景德镇也陆陆续续地出土了一些过去的釉料，仿制者会利用老的釉水去装饰新胎，鉴定时应重点观察釉面与胎面的结合紧密程度。

旧件新器：老的足、流、底、口、颈等等残缺的出土物，往往被组装在新的瓷器中；这种作伪迷惑性较强，应仔细对比整器的各个部件是否一致。

复火：复火有两种情况，第一种是指将残缺的旧器（残缺部位较小，如器身的冲或器口的磕口）的残缺部分修补好，再放入窑中复烧，出窑后完整无缺，价格便提升数倍。第二种是指将老的瓷片碾碎成粉末，加上其他矿石原料，做坯烧胎。

做旧的推陈出新

从氢氟酸到高锰酸钾再到中药

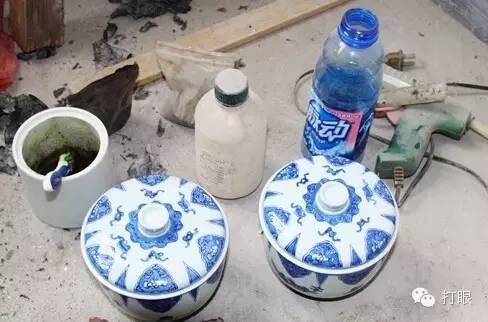

前面说的都是仿制的手段。而“做旧”的手法，大致分为两个阶段。第一阶段是从20世纪80年代开始到90年代中后期，做旧以仿出土器物的特征为主。常见的手法是用砂纸打磨新的釉面，或者用氢氟酸腐蚀釉面，然后涂刷泥水，泥水渗透到被破坏的釉面内，造成出土的效果。然而这种方式在今天慢慢被淘汰，一方面是容易识别真伪，另一方面是随着生活档次的提高，收藏群体对品相的要求也在提高，旧的做旧方式已经不适应新的形势。

从20世纪90年代中后期到今天是做旧的第二阶段，以仿传世品的特征为主。传世品由于保护得当，一般不会出现出土器物那种较大程度的釉面破损，其釉面具有脱玻化特征，釉光温润，且底胎比较细腻，内壁可见“鸡爪纹”等等特点。中低档次的仿品出于节约成本的目的，往往会采用在釉面上涂抹高锰酸钾来造效果。高档次仿古瓷则会采用中药浸泡的方式造老瓷效果，掌握这种做旧手段的师傅数量并不多。用中药煮泡做旧也会因对象不同而略有差异，比如，为了造粉彩瓷蛤蜊光效果，会在中药里加少许酒精，而为了消釉下彩瓷的亮光，会滴入少许氢氟酸（据说，一小瓶氢氟酸可以用半年）等等。

其他的表面做旧方式还有很多，比如用茶水煮、用香火烟熏、涂细煤灰等等；至于器物内壁出现的鸡爪纹，在上釉瓷刚出窑时用小锤敲砸即可仿出。

压光法。多用于无釉陶器表面的上光。具体方法是：先用热吹风机或烘箱把着色部位加热到60℃-70℃，涂上一层石蜡或川蜡。涂时先把蜡涂在布上，再用布摩擦着色或仿釉部位。然后用坚硬光滑的工具(如玉碾子、玛瑙碾子)在其表面擀压，直至出现理想光泽，最后再用绸布擦拭。这种办法会留下细微的痕迹，细心观察便能发现。这几年又新采用一种高细砂来打磨，作旧的仿古釉面需在高倍放大镜下才可发现。

抛光法。这种方法使用得最多，分手工抛光和机械抛光两种。手工抛光是用绸布蘸取磨膏，在仿釉表面柔抛处打，然后用汽油和乙醇分别清洗抛光部位，必要时可再上点石蜡或川蜡，并用绸布进行抛打。用这种抛打出的光泽比较柔润。另外还可以用技工打磨机和高速涡轮牙钻机进行抛光，这多用于明清瓷器的修复。机械抛光不仅可以提高工作效率，而且能提高抛光质量，抛出来的光有较好的釉质感觉。顺着太阳光线，用十倍以上的放大镜探视瓷器表面釉层，古陶瓷表面的磨损纵横交错，粗细深浅不一，新陶瓷则无这一现象。

罩光法。这种方法是在仿釉涂层表面喷涂一层上光涂料，目前比较好的上光材料是热固型丙烯酸上光漆，涂层透明无色光亮。喷涂后要烘干固化，固化后的涂层可用抛光膏打磨，效果会更理想。采用这种方法加工过的瓷器表面，在显微镜下可以清晰地看到加工时留下的有规律的运动轨迹。

手磨法。瓷器出窑后，以汗手盘磨数月，直至消去刺眼“火光”。但此种手法耗时费工，且须仔细周到，现已不多见。

水磨法。将器物放在不断流动的水下，用流动的水摩擦釉面，消去“火光”。

油磨法。先用浆砣轻轻擦磨，复用牛皮胶舵沾油磨之以消除细痕，使釉面平滑润泽。

酸浸法。因为陶瓷的釉为硅酸盐，形成光泽美丽的透明玻璃感釉面，用醋酸、氢氟酸、硝酸、草酸等能与硅酸盐起反应的酸液浸泡瓷器就能造成釉面腐蚀，使釉面黯淡，出现混浊感，从而消去“火光”。有的不浸泡，直接用沾酸的抹布反复擦釉面，也能达到效果。此种手法弊病在于酸对釉面腐蚀过于强烈，使釉色失透，光泽过于黯淡，甚至呈乳浊状，与那种岁月积累自然形成的“蛤蜊光”有天壤之别。在高倍放大镜下可显现出无数个被酸腐蚀过的小孔。

混合浸法。将几种溶液混合在一起使用，例如用醋酸浸后再用茶叶水、草木灰水等。这样不仅能消去“火光”，还能作出各种各样的污渍，让人误以为是长期使用所至。釉陶和吸水率较高的瓷器经乙酸处理后，其残留物极易被胎体吸收。用热水浇洗器物表面，就会散发出辛酸气味。

氧化法。用强氧化剂高锰酸钾使釉面氧化，除表面呈微微红色外，其余特征与酸浸法处理后一致。用水将器物冲洗干净，过多使用高锰酸钾的，水会呈紫色。有时用手指醮点水一摸，手指也会被染成紫褐色。

涂抹油渍法。就是将厨房中油烟机里面的油渍，用海绵蘸取，涂抹在陶瓷表面，一个小时之后再擦干净，重复操作数次可以使陶瓷釉面亚光，而且没有磨损的痕迹，此办法成本非常低廉。

而消光剂消光法，则是在配置的釉料中添加一定比例的氧化锌、氧化锆等消光剂，就可以起到事半功倍的效果。采用能量色散X荧光分析，只要发现器物釉中的某些金属氧化物含量超出正常值，就可断定它是现代仿品。

土埋法就是将新瓷埋入细泥，经过数天取出用干布擦去，如此往复数次后可见釉面有发黄的老色。

高压蒸煮，就是用茶水加少许碱把瓷器久煮去掉浮光。近些年则将新仿品放到高压锅内蒸煮，也可达到釉面失光的作旧的目的。

明清以后的瓷器上很少有水锈，作水锈的主要对象是距今年代较远的出土陶瓷器。方法有以下几种：

铺撒法。用毛笔蘸取适量稀释的硝基清漆，在需要做水锈的部位薄薄地涂一层(如水锈显流挂状，可把料液蘸得饱和一些形成留痕)，其未干时将滑石粉或其他体质颜料粉末铺撒在上面，干燥后把浮粉清除干净就行了。在做水锈时，也可以适当加入其他颜料或撒上一点黄土，与土锈同时做。虽然表面很像，但用刀具一刮，便知真伪。

复分解法。在需要做水锈的部位涂上一层硅酸本文出处是华夏陶瓷网钠水溶液，待涂层干燥后，用5%的稀盐酸在涂层表面刷一遍，盐酸遇硅酸钠后会发生复分解反应，生成白色盐类物质，最后用清水冲洗以下作锈部位，去没有反应的化学物质和多余的盐分则可

土埋法。将仿制的陶器埋入地下水丰富的黄土中，埋数月后，取出晾干，反复数次，便可生成土锈，埋在古陶烧制旧址或古墓中，则效果尤佳。此种手法弊病在于土锈生成时日尚浅，与陶器结合不紧密，用指甲或刀刃轻刮就会脱落，而真土锈决不会有如此现象。

加热法。将陶器烤热，再将取自古陶旧址或古墓的土掺以白矾趁热反复涂抹，如此往复，直到颜色与出土无异为止。此种手法也存在结合不紧密的弊病，另外若以加碱开水冲洗，土锈会全部脱落。

涂泥法。将泥土放到特制的中药中煮20个小时，然后将得到的泥浆涂抹在陶瓷表面。经过这种处理的土锈与出土土锈极为相似，且与陶瓷紧密结合，即使用利刃刮削，也不易脱落。

胶泥法。先将陶瓷玻璃胶和泥土混合搅拌成粘稠状，涂抹在陶瓷表面，然后将燃烧的报纸加热、扑打陶瓷表面。所制成的土锈与陶器紧密结合，而且黑色的纸灰会深入泥土中，更显得岁月的痕迹。因为有玻璃胶的存在，遇高温会发出玻璃胶燃烧的气味。

上色法。在陶器表面先涂刷两遍虫胶漆，然后以虫胶漆调矿物颜料浸泡陶器作成底色，最后表面施白芨汁作土锈。此种手法作出的陶器一进热水，作伪痕迹便一览无遗。至于补修器、拼接器，其接缝处土锈不会与原物凝结为一，细加辨别，不难看穿。

浸墨法。即用墨汁浸染釉面，并使之进入开片的缝隙中，然后再将表面墨汁用水清洗干净，产生“铁线”效果。目测，用浸墨法制作的“铁线”，色泽单调缺少变化，与古代真品“铁线”存在一定差别，容易鉴别。

高锰酸钾浸染法。先将器物浸泡在高锰酸钾和红糖的混合溶液中，经过数天浸泡后将其取出，会在器物表面形成黄褐色污垢。如果釉面有开片，其缝隙可呈现黄褐色“金丝”效果。作旧时间在一年以内的器物，釉面的气泡和开片中往往会有高锰酸钾残留物存在。用手指醮点水一摸，手指也会染成紫褐色。

沥青溶液作旧法。首先将沥青溶解于汽油中，然后将沥青溶液涂于器物表面，待汽油挥发后，再用去污粉等清洁剂将多余的沥青清除掉。此方法多用于仿造传世品的旧貌。可用棉签沾取120#溶剂汽油涂抹污渍，如果污渍被立刻溶解即是沥青溶液作旧。用沥青溶液加工出的“旧貌”，色泽单一，缺少层次感，有时还有刷涂痕迹。
