元青花瓷底足辨识,千万别踩雷，收藏需谨慎

如今市面上很多瓷器已经充斥大街了，让很多人卖了假东西被公司一忽悠，两头上当受骗。

因此民间藏友我劝你们一定要自己学会鉴定，不懂一定要跟着老师学习。不要买一堆假货，损失财力不说还别人耻笑，所以民间的朋友在不明白真假的时候最好不要入手，没有那么多捡漏的好事，不要偏听偏心，好了，你有幸看到这篇文章， 请你转给你的朋友圈大家一起学习，

青花缠枝牡丹云龙纹罐一件古瓷，看底足，如同性别的判断，翻过来是“公”是“母”（是真是假），一下就可知。所以，底足是瓷器的“软肋”。抓住它，往往可以收到事半功倍之效。对于元青花瓷来说，元代时“既仔细又随意”的制造风格导致了其造型品种的复杂多样和差异。这种差异又使得元青花瓷器的底足也都各有不同，再加上造假者的刻意模仿，给真假识别上带来一定影响。识别元青花瓷底足的依据1)有明确地点的出土器物和出土底足瓷片。2)特征明显的馆藏品和民间收藏品。3)传世品。

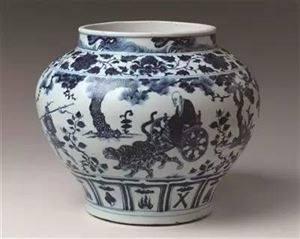

鬼谷子下山青花图罐这三点中后两点争论多。而第二点大多数馆藏品和收藏品都很难被证明为是第一点依据(一是公家馆藏或收藏，一是私人馆藏或收藏，不依公或私而改变性质）。目前所知除高安、包头、保定、蚌埠等地少数馆藏品为有明确地点的出土器物外，其余各地馆藏品和收藏品仍属于特征明显之列。第三点传世品对于国内器物来说很难对号入座，只有国外伊拉克、伊朗等国博物馆珍藏品可就此说。此三点依据也是识别元青花瓷其它诸多特征的基础。综合目前所知，元青花瓷底足特征如下1手工拉坯旋削结合，足底不上釉大、中罐、梅瓶1、平切足。显极干（仿品干度显弱）。2、足底旋削挖出，较浅（深几毫米之间），底削平，或有旋痕、或隐现旋痕、或无旋痕。

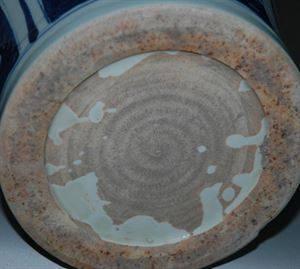

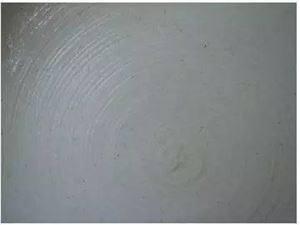

旋痕情况如下：1）宽道或窄道旋痕（海螺状），如从中心为起点计，纹路一般顺时针旋，也有极个别逆时间旋，其实为左、右手不同习惯加工者加工态。2）同心圆旋痕（类似纹，宽窄细密均有，实质仍属正常旋痕）。3）有的器物会出现跳刀痕或旋裂撕痕。4）有的器物中心留有乳钉痕，不是全有。对隐现旋痕的器物须认真仔细看才能发现。另外较特殊的为同心圆旋痕，如伦敦拍卖的鬼谷下山罐、包头元青花缠枝牡丹纹大罐等即类似。上述痕纹，不一定集中在一个器物上。3、足墙以宽大为特点，大罐等足墙宽2—4厘米左右，梅瓶、中小罐等小于该尺寸（依大小器型而不同）。4、足墙外胎釉结合处一圈手工斜削，宽几毫米之间不等。旋削中起刀收刀痕连续不断，而非一刀或循一线所为。5、足底整体平面略不平，略见其中有凹有凸。玉壶春瓶

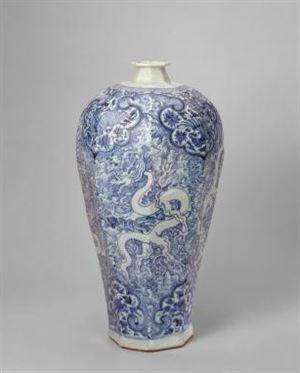

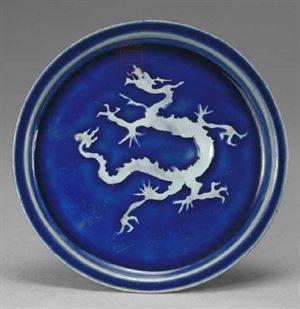

故宫元青花海水白龙纹八方梅萍1、深足（大都10毫米左右至以上）。2、窄足墙，7、8、9、10毫米左右（依大小器而不同）。3、足墙脊扁平钝、不规则扁凸等。4、足底旋平多见，有些器物有乳钉。大盘

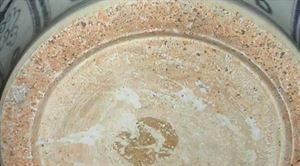

元代青花盘1、不深不浅足（多在5毫米左右）。2、窄足墙。7、8、9、10毫米左右（依大小器而不同）。3、足墙脊平扁、不规则扁凸、极个别泥鳅背者。4、足底平，或平而粗糙。旋纹多不明显。其它造型器物参考上述器物。2杂质现象足底可见散布有不均的黑渣点

这些黑渣点或3、5个，或数十个，大小不等，类似黑芝麻粒或黑高梁糠粒，被压在或附在或裹在或析出于表层里外，足墙表面为多。也被俗称为铁渣。为烧制过程中所现。也有的器物无此现象（不同窑口、不同胎土混合比例、不同烧制条件造成）。胎土所现的极小黑点极小黑点分布不均，比黑渣点小得多，量极少（如果器物足底清理不净会看不到。也有的器物胎土纯净难见。3火石红现象火石红现象是因胎土含有铁成份，在烧制过程中，或在长期历史过程中自然生成，是一种附于足底表面带有半金属光泽的褐红黄颜色的斑（或浓或淡）。

局部红足底各部位形成的红斑，有自然浸润感。一线红于底足外墙的胎釉结合处、足窝内釉斑边缘处，自然浸染析出的线状红斑。斑点红在足墙表面可见到的点点滴滴小红斑，有自然渗浸感。大面积红整个足底都被红斑布满，有自然浸润感。上述火石红中，斑点红、一线红的形成状态最为自然，最不好模仿，认可率最高。大面积火石红如果呈自然状态，一般也属真品，如江西高安出土的几只梅瓶底部呈现浓厚的大面积火石红，这种大面积火石红现象如果过于浓厚，往往把底部其他特征也遮掩住，很难使人看清楚底部真面目。这是观察中遇到的最棘手的问题。如见到这种器物，一定要谨慎，在其它特征均符合的情况下，切莫误杀。

还有一些无火石红器物，其它特征均符合，这时就要注意和现代仿品中无火石红的器物认真对比。只要谨慎，不愁真品识别不出来。现代仿品火石红，像刷上去再烧出来的样子，再加上现代胎土特征，因此很难乱真。最难区别的，是同自然渗因出的火石红相比中，一种很像用棕红色护胎釉涂抹后烧出的火石红器物，这种火石红也属真品（近年出现的一种博陵第品种此现象较多）。主要特征是其火石红色同胎结合比仿品紧密，颜色比仿品显熟厚实深重。更重要的是其胎质、釉质、颜料等主要特征不同，使真假本质能够区分。4气泡坑现象元青花瓷胎土由于加入麻仓土烧制，内中常混有零星小气泡，这些气泡随拉坯会现于表面，故在底足上面常会看到有破损小气泡坑，呈各种形态：狭长坑眼、变形圆坑眼等等（最好用30倍放大镜看）。不是所有器物都可发现，特别是小型器物底足上很少见（根据规律胎土内部是有汽孔的，只不过现实是不能打碎看）。5沾砂有的底足上沾有一些砂粒，一般不多，一两处而已。6足底釉斑

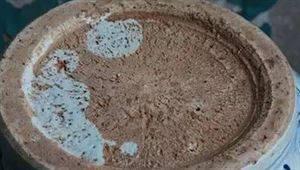

底足窝内常会见到一点或几点釉斑。釉斑形状似随意沾上或故意点抹。有多种说法：自然沾上说自然沾上说认为器物在上釉时底部无意间接触到台面上的釉水，或人工擦抹底部釉未擦净，所遗留下的自然痕迹。记号说记号说认为当时为了区别瓷器等级或为提供给不同阶层使用而为之。试釉斑说试釉斑说认为当时瓷工为了在涂釉前检验釉质成色而事先在最底部点几下看看以使心中有数，然后再决定上釉。其实这些说法集中起来就是要解释一个问题：是自然沾上还是人为的。这些釉斑从具体形态看，有的像溅上，有的像淋上，有的像笔点，有的像刷上，有的像贴上，不一而足。釉斑大小多少均不一样，有的斑稍大，有的斑很小很少，有的仅在足墙内侧存一线微弱状。

解释这一现象，最好多看出土瓷片或实物，切莫仅以一两件所见定乾坤，釉斑现象在大多数元青花瓷底足上均有（少数没有），且往往存在于足墙内侧至足窝内，所以人们觉得奇怪。为何着地的最易沾釉的足墙脊上却很少见，而大都沾到了不着地的足窝内侧和足底呢？显然是一种有意行为，即人为作用。这里，自然说显然不够充分，也就很难解释人们的这一合理提问。但不管怎样，这一点并非决定元青花瓷本质属性的关键。还是那句话，对于景德镇来说，上不上釉斑，实在是一件简单得不能再简单的事。仿品有无釉斑，都不能使其变成真的。真品有无釉斑，都不能使其变成假的。因此，底足釉斑现象只可做参考。这里，应特别重视的是那些釉斑边缘渗出一线红的器物，其真品认可率是最高的。除釉斑外，少数玉壶春瓶底部有涂釉现象。7瓷化程度中等，坚致。看起来粗糙实略滑润（不是很滑。足墙表面有沾砂或黑渣点时有挡手感）。仿品则瓷化程度太高、太硬，拉手感太强。8胎色问题一般来讲，通过底足看胎色是最方便的。

但实践中却往往受到很多条件限制，如要看清：1、底足必须清理干净。2、足底有磨损处。3、有磕碰轻微损伤处。通过这些可大致看出胎色。实际中，那些保存度完好的器物，往往不具备这些条件，足底大多无磨损，也无损伤，表面火石红或原始包浆遮住里面，很难观察细致。特别是那些清理不彻底也无法彻底的器物，如高安馆藏梅瓶等器物，要想完全看清，凭肉眼非能及。还有，就是能看清表面，也无法保证胎内的颜色。如，有的表面为洁白，而内部深处却又变成了带点灰。这在出土瓷片中常见到。当然并非全部，也有白到底的。因此，通过底足来看胎色，只宜参考。这里需强调的是，不能因为要看胎色将底足擦磨，不管主人同意与否，也不管这种损失多么微小，我们都应尽力回避。以下信息仅供参考明清瓷器底足信息丰富，是鉴别的重要方面，主要把握以下几点：1要认真观察修足工艺

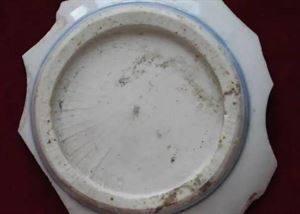

一件明代瓷器底足上的跳刀痕迹明代瓷器罐、瓶底足墙多采用削足工艺，盘和碗底足常有跳刀痕迹。清代瓷器盘和碗底足墙大多修成“泥鳅背”状，露胎的盘和罐底常有旋纹。总的看，老瓷器修足自然顺畅，新仿品修足呆滞、生硬。

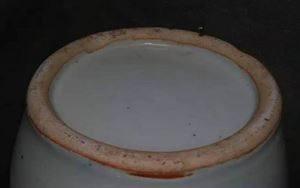

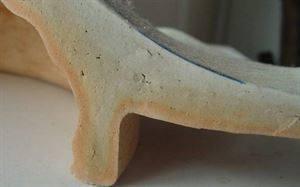

清代瓷盘底足墙修成的“泥鳅背”状图例2要认真观察款识

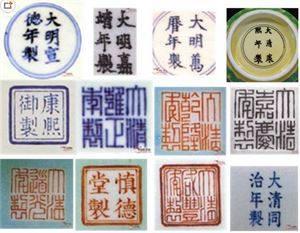

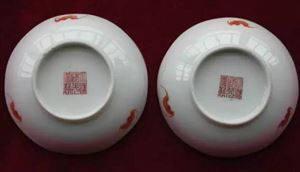

明清瓷器部分款识特点瓷器款识一般都处在底部。鉴别款识真伪主要是要了解每个时代款识的特点，特别是要了解字体的写法，进行仔细对比，从而得出鉴别结果。3要认真观察底足上“火石红”和棕眼的真伪

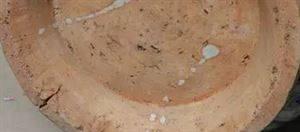

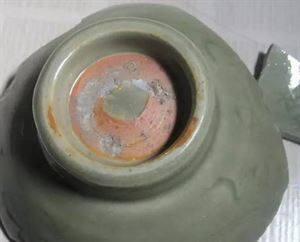

明代龙泉窑碗底足上的“火石红”

一件清代瓷器底足上的“火石红”很多明清瓷器（尤其是民窑瓷器）底足上有“火石红”和棕眼，要看这些“火石红”和棕眼是否是人为做出来的。4要认真观察自然磨损痕迹大多数古瓷器因长期移动摩擦，底足会变得较为平滑；新仿品底足没有自然磨损，用手轻抚之会有滞涩感。

元青花的瓷质由于二元配方的运用虽然得到了优化，但仍受到当时原料加工水平的限制，胎质、胎色表现出以下的特征：一、是白而不细，制瓷原料优良但用水椎加工，手段比较落后。二、是粗而不松，胎土颗粒较粗但烧结紧密。三、是腻润不干，胎泥经过陈腐工序，不但提高了可塑性，而且烧成后胎质滋润 。四、是胎内多有偏狭形缝隙，气孔较多。

孔隙五、一般元青花瓷胎体都较为厚重，大器烧成后底部常有开裂，釉面有窑裂痕。

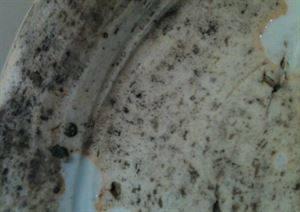

釉面开裂六、胎质细白坚致，胎釉结合处常有淡红色火石红形成，这种火石红，在器身的白釉较薄之处也会泛出一种肉红色来。七、麻仓土内含有一定数量的铁元素，在烧制过程中，还原至釉面、胎内形成一定数量的铁质斑点。

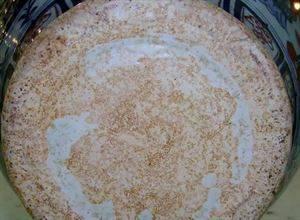

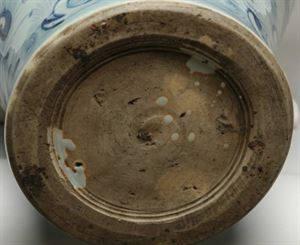

斑点清早期以前的民窑瓷器该现象比较明显。目前造假者也开始注意，并在胎泥内参入铁元素。从近年仿元青花的水平来看，现在已经达到了较高的水平。以前人们鉴定元青花一般是从元代青花料的铁锈斑，釉面，胎的火石红来看。由于近年高仿的技术提高，有些都可以做到以上符合元代的特征而仿古瓷器里，最难仿的部位就是底足。元代瓷器底足一般都会有窑粘渣，从接触的许多元代标本底足，馆藏元代瓷器底足来看，元代大多数垫烧底的窑粘渣并不是均匀的粘在底部每个位置，大多数却是集中在底部内圈和内墙，为什么会产生这种现象，个人猜测可能是元代瓷器较厚重，防止塌底，而集中垫在内壁和圈足内线，这也许就是元代瓷器底部大多数不上釉的原因。现在仿品为了达到底部窑粘的效果特征，而在烧之前用电饼均匀的撒上糠灰和敲碎的古代匣钵碎渣，所以烧出以后的底部整个的窑粘比较均匀，而没有集中在圈足内线和内墙，经常接触元代标本的网友可以去仔细观察这一现象。当然这一方法只能作为参考，看瓷器的新老还是要综合整体来看开门的元代底

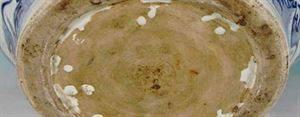

新仿底识别

玩瓷器的朋友一定要注意，现在仿品很多以假乱真了，一定要注意分，如果你分辨不出来，一定记得不要入手，这样会让你手上很多，瓷器鉴定也很简单，也不是学不会的东西，大家要记住，只要你认为一点不准确直接就给毙掉就好了，不要抱着侥幸心里，大家都聪明，不会让你那么轻易捡漏
