古代玉器制造工艺

中国古代玉器所蕴涵的文化价值不仅仅是在设计、制作工艺以及上面记载的文字所反应的历史现状；还能从古代玉器上了解到当时社会的经济文化的发展、宗教的发展状况以及当时人们的审美水平；最重要的是古代玉器还能反应当时的政治制度。

古玉器的政治价值表现在古玉器是社会等级制的物化，是古代人们道德和文化观念的载体。出土玉器基本上出自有身份和地位的大中型墓葬中，春秋战国就有“六瑞”的使用规定，6种不同地位的官员使用6种不同的玉器，即所谓“王执镇圭、公执桓圭，侯执信圭、伯执躬圭、子执谷壁、男执蒲壁”；从秦朝开始，皇帝采用以玉为玺的制度，一直沿袭到清朝；唐代明确规定了官员用玉的制度，如玉带制度。

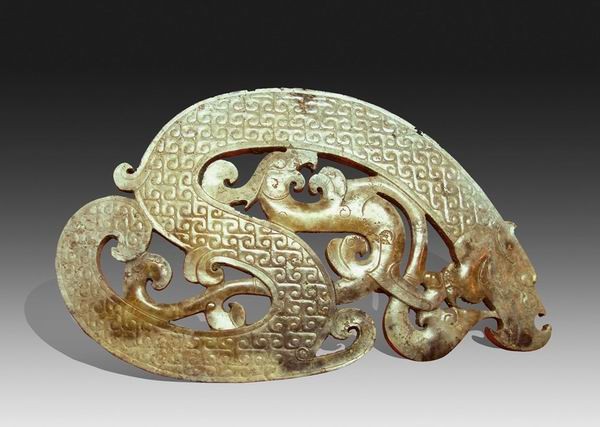

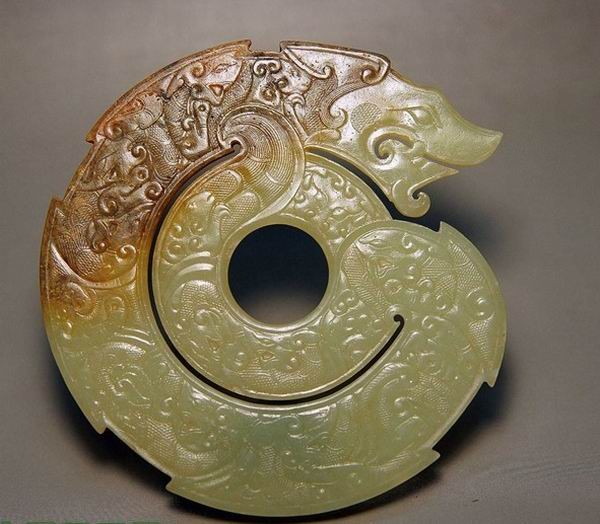

古代玉器的琢玉过程比较复杂，玉器的生产工艺一般都有以下几道工序来完成。

1、捣沙

    琢玉首先需要制作玉砂。先用砧杵将石砂捣碎，再经过极细的筛子筛过。然后，漂去其浆，将净砂浸水以适用，并收集浆料，用于上光工序。

2、研浆

    器物磨光需研制极细腻的"黄"砂（石英砂）。

3、开玉

    用多股钢丝绞成的钢绳及浸水"黑石砂"（石榴石砂），以两人不厌其烦地在玉石切口上来回拉锯钢绳，经相当久的时间才将玉石剖开。如玉体极重，则用大扎锅开之。

4、扎锅

    锅即砣，以木为轴，用钢板制成周边薄似刀片的圆盘，名扎锅。加以浸水"黄砂"(石英砂) ，将去净石皮的玉材截成方块或方条。

5、冲锅

    用4分

    — 4寸直径，2分

    — 3分厚的钢圈制成錾锅，圈内横以厚竹枝，再将其以紫胶接在木轴上，磨玉时加浸水砂冲削之棱角，使器物成形。

6、磨锅

    用2分~3分厚的铜盘做成磨锅。其大小不同,可有六、七等。冲后之钰(玉坯)则需磨琢，使玉体表面细腻。

7、掏堂

    有些器如瓶、盂等的内部空间，以钢片卷成套筒，加浸水"黑石砂"掏其膛，完后，玉中必有一根玉琏柱，则用小锤敲击，即断。

8、上花

    凡玉器外面需琢各种图案花纹，皆用周边薄似刀口的小钢圆盘或小钢锅磨冲之，工具之大小以方便适用为度。

9、打钻

    如有图案需镂空透雕，就需先用锥木呈钻加金钢钻粉在需镂之处打透花眼，即钻圆孔，然后再用搜弓锯搜之。

10、搜弓

    金刚钻钻孔之后，以一条钢丝结于弯弓两端，作为搜弓。用时先解钢丝一头穿过玉孔，复经于弓头上，用横木或竖木稳住玉器，加细石英砂，顺花样以搜之，如同木工锯搜通花一样。

11、打眼

    有些小器物如鼻烟壶、扳指、烟袋嘴等需打眼时，因手不便扶持，得用7寸~8寸高大白竹筒一个，内注清水，水上置木板数块，形状不一，或有孔，或有槽窝，用时将玉器夹在板孔中或槽窝内，再以左手握扣锥木呈钻，右手拉绷弓，使锥木呈快速旋转，并借助金钢钻粉以打眼。

12、木锅

    器物即成，玉体平净，但尚欠光亮，当用木锅加更细的浸水砂浆以磨之。但小件玉器或有很细密花纹者，不能用木锅磨之，而用细钢针顺纹槽研磨，使纹线油亮。

13、水锅

    将牛皮包于木锅之外，加浸水浆料研磨之上光，令玉体光亮湿润。

仿制工艺

1、工艺仿制；

    (1)仿制琢玉工序必须基本上与古玉器的费劲和低效的琢玉风格相仿，切忌使用快捷的电动工具。

    (2)磨料必须使用散砂，并且散砂颗粒的大小不甚均匀，磨制时，只能用浸水散砂法，并以钢或木质的磨砣来冲磨，不能使用胶合成型的磨砣，这样能使表面残留磨痕与古玉器的近乎一致。

    (3)线槽部位只能使用钢针加散砂来研磨，可使线槽壁上的残留磨痕与"扇棱"相仿。

    (4)圆弧面的成形需在慢速磨砣上滑动冲磨来实现。并以细砂冲磨掉所有的微小棱面，可使其没有任何"小平面"。

    (5)对镂空透雕玉器，必须使用搜弓锯来拉开所有通花，并注意留有细窄的通花，这样能使所有通花孔壁近乎逼真。

    (6)钻眼必须用来回旋转的锥木呈钻，外加浸水金刚钻粉来完成，以使孔的两端及内部形成与古玉器的钻眼孔壁相仿的特征。

    (7)使用皮砣和砂浆将所有表面上光，只要使表面磨痕达到油脂感即可，切忌上得很亮，也即上光要见好就收，否则就很难产生陈旧感。

    可以相信，若按上述要领来仿制古玉器，其效果就能基本达到以仿乱真的程度。

2、伤残的仿制

    玉工琢制仿古玉时，常需要做出人为伤残，常见的人工致残手法有以下三种：

3、砣碾致残

    多用极小的砣子或钢锥，在器表上碾出圆形或椭圆形深浅不一的点状坑，或划出长短不等的道，似遍体鳞伤的磕碰致残。若仔细观察，则可分辨出系由大小不等的纹点或随手线组成的斑痕。

4、砂磋毛道

    在器表做出或多或少的隐约可辨的毛细划道。表示长期传世所遗留的摩损痕迹。做法是对器表面部分抛光，一部分保留粗面；也可以在器表抛光后，局部敷以玉砂稍加摩挲。如借助放大镜观察，这种毛细划道常分布较有规律性，且线条分明，清晰且新，与真品的模糊痕迹明显不同。

5、敲击致残

    在器身轻轻敲打，使伤而不脱，造成棉白斑。或在器口部或玉器边缘敲打，造成残缺。有时把完整的玉敲断，再加粘接。为掩饰断裂口的新痕，常在这些部位进行特殊的染色处理，有时反而欲盖弥彰。

6、沁色的仿制

    在《玉纪补》中记载有下列几种玉器仿沁色的方法：

1、石灰古法

    通过烧烤玉器使其颜色变白，以充古代的鸡骨白玉。但是，同真古玉相比，其表面有火烧的细裂纹。

2、水坑古法

    将质地松软的玉器用乌梅水煮，然后再用提油法上色，俗称"梅玉"。但是，这种仿古玉一般显得造作并不自然。

3、牛毛纹法

    把玉器放入浓灰水和乌梅水中煮，趁热置于风雪中，冷冻成细如发丝的裂纹，以充古玉中的牛毛纹，俗称"风玉"。

4、叩锈法

    把玉器与铁屑拌在一起，然后用热醋淬之，放置十几天后埋入地下，经数月取出后，表面会被铁屑蚀出桔皮纹，纹中杂有土斑和深红色的铁锈。俗称"叩玉"。

5、卤提法

用"卤提"之法上色，颜色渗入玉肌，灰煮不退。这种沁色在天阴时颜色较鲜，天晴时则略显混浊。

目前很多古玩收藏爱好者都喜欢收藏玉器。这是因为玉器所处的年代不同，其价格也不同。中国古代玉器的历史有六千多年，将近7000来年。而且制作玉器的材料本身就具有一定的价值，玉现在也是大众所喜爱的宝石之一。这与其他收藏品，比如青铜器、陶瓷瓷器、书画等其他古玩收藏品最大的区别所在。
